Автоматическое включение света при вашем появлении — это не магия, а точная работа электроники. Какой принцип работы у датчика движения для включения света? В этой статье мы детально разберем, как разные типы датчиков «видят» человека, что у них внутри и как правильно подключить устройство для надежной работы.
Основные типы датчиков и их принцип действия
Главное различие — в технологии обнаружения. Выбор типа определяет точность, надежность и цену устройства.
Инфракрасные (PIR) датчики — тепловой след
-
Принцип работы: Реагируют на тепловое излучение (ИК-лучи), которое испускает тело человека. Внутри датчика установлена линза Френеля, которая фокусирует ИК-излучение на пироэлектрический чувствительный элемент. Когда вы движетесь, тепловое поле в зоне контроля меняется, и датчик это фиксирует.
-
Плюсы: Энергоэффективны, точно определяют наличие человека, не излучают волн.
-
Минусы: Могут ложно срабатывать на теплые потоки воздуха от батареи или кондиционера. Чувствительны к прямому солнечному свету.
Микроволновые (СВЧ) датчики — радарный принцип
-
Принцип работы: Генерируют высокочастотные электромагнитные волны (обычно 5.8 ГГц) и анализируют отраженный сигнал. Движение объекта вызывает доплеровский сдвиг частоты, который и улавливает схема датчика. Именно этот принцип лежит в основе работы микроволнового датчика движения в светильнике.
-
Плюсы: Очень высокая чувствительность, обнаруживает движение через тонкие преграды (стекло, дверь).
-
Минусы: Более высокая цена и энергопотребление. Могут быть ложные срабатывания из-за движения за пределами нужной зоны (например, за окном).
Ультразвуковые датчики — эхолокация
-
Принцип работы: Излучают звуковые волны частотой выше диапазона слышимости человека (20-60 кГц) и принимают их отражение. Движение в зоне контроля меняет частоту отраженного сигнала (эффект Доплера), что и является триггером для срабатывания.
-
Плюсы: Надежно работают в условиях запыленности или задымленности.
-
Минусы: Могут беспокоить домашних животных, которые слышат ультразвук. Меньшая точность по сравнению с другими типами.
Устройство датчика движения: что внутри корпуса?
Независимо от типа, большинство датчиков содержат схожие компоненты:
-
Чувствительный сенсор: PIR-элемент, СВЧ-генератор с приемником или ультразвуковой излучатель.
-
Линза Френеля (для PIR): Многогранная пластиковая линза, которая создает несколько зон чувствительности и определяет угол обзора.
-
Плата обработки сигнала: Микропроцессор, который анализирует данные с сенсора, фильтрует помехи и принимает решение о включении.
-
Силовое реле: Электронный выключатель, который замыкает цепь освещения по команде с платы.
-
Регуляторы: Потенциометры или кнопки для настройки времени работы, чувствительности и уровня освещенности (Lux).
Схема подключения датчика к светильнику

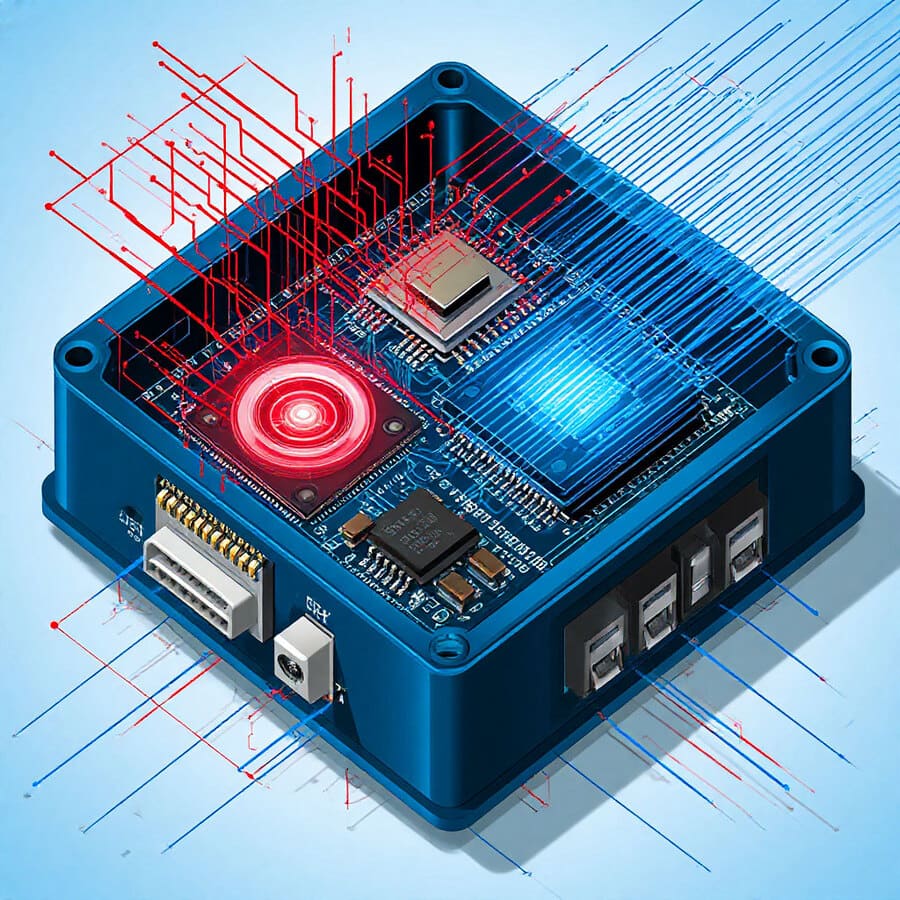

Разрез современного датчика движения, показывающий внутреннее устройство: плату с микросхемами, линзу Френеля, реле. Визуализация инфракрасного излучения в виде красных лучей и микроволн в виде синих волн. Техническая иллюстрация, изометрия. --ar 16:9
На практике принцип работы датчика движения для включения света реализуется через простую электрическую схему. Стандартный датчик имеет три клеммы:
-
L (Line) — Фаза: Подключается к фазе от сети.
-
N (Neutral) — Ноль: Подключается к нулю от сети.
-
L’ / A (Load) — Нагрузка: Подключается к фазному проводу, идущему на светильник.
Классическая схема: Сеть ~220В -> Автоматический выключатель -> Датчик (L, N) -> Светильник.
Для возможности принудительного постоянного включения света параллельно датчику можно установить обычный выключатель.
Заключение: как выбрать надежный датчик
Понимая принцип работы датчика движения, вы можете осознанно выбрать модель:
-
Для коридора или комнаты подойдет инфракрасный датчик.
-
Для помещений с перегородками или высокой проходимостью — микроволновый.
-
Учитывайте угол обзора, дальность действия, степень влагозащиты (IP) и наличие регулировок.
Правильно подобранный и установленный датчик — это не только удобство, но и существенная экономия электроэнергии, а также повышение безопасности вашего дома.
